Ce projet consiste à concevoir et fabriquer une boîte modulaire en contreplaqué pour ranger des tubes de granules homéopathiques par ordre alphabétique. Les modules s’emboîtent les uns sur les autres afin de créer un rangement évolutif et empilable. La boîte est réalisée par gravure et découpe laser à partir d’un fichier SVG, puis assemblée par emboîtement, et renforts de colle. L’ensemble est léger, personnalisable et pensé pour faciliter l’identification rapide des tubes.
Sommaire
- 1 Introduction
- 2 Etape n°1 - Conception
- 3 Etape n°2 - Gravure et découpe
- 4 Etape n°3 - Assemblage
- 5 Etape n°4 - Amélioration possible
- 6 Etape n°5 - Attention à la fragilité des charnières en bois découpé
- 7 Etape n°6 - Gravure et découpe
- 8 Etape n°7 - Assemblage
- 9 Etape n°8 - Amélioration possible
- 10 Etape n°9 - Attention à la fragilité des charnières en bois découpé
- 11 Notes et références
Introduction
Objectif du projet Réaliser une boîte modulaire permettant de ranger des tubes de granules homéopathiques par ordre alphabétique. Chaque module : - peut contenir 40 tubes, - est léger, - s’emboîte avec les autres modules, - est personnalisable par gravure.
Liste des matériaux

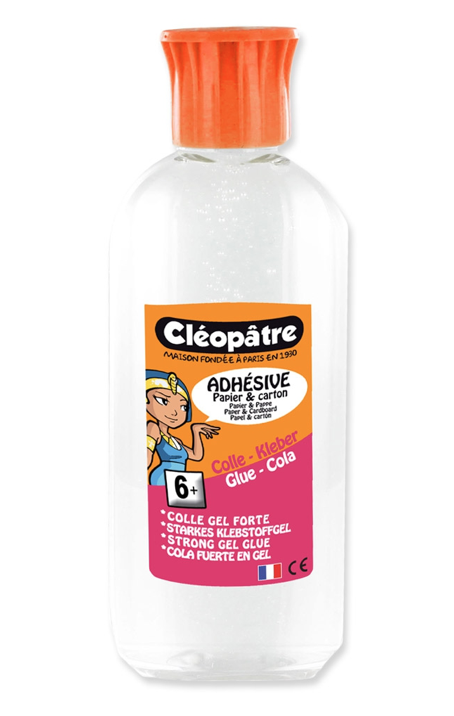

- Planche de contreplaqué 3mm - Colle à bois pour renforts
Liste des outils

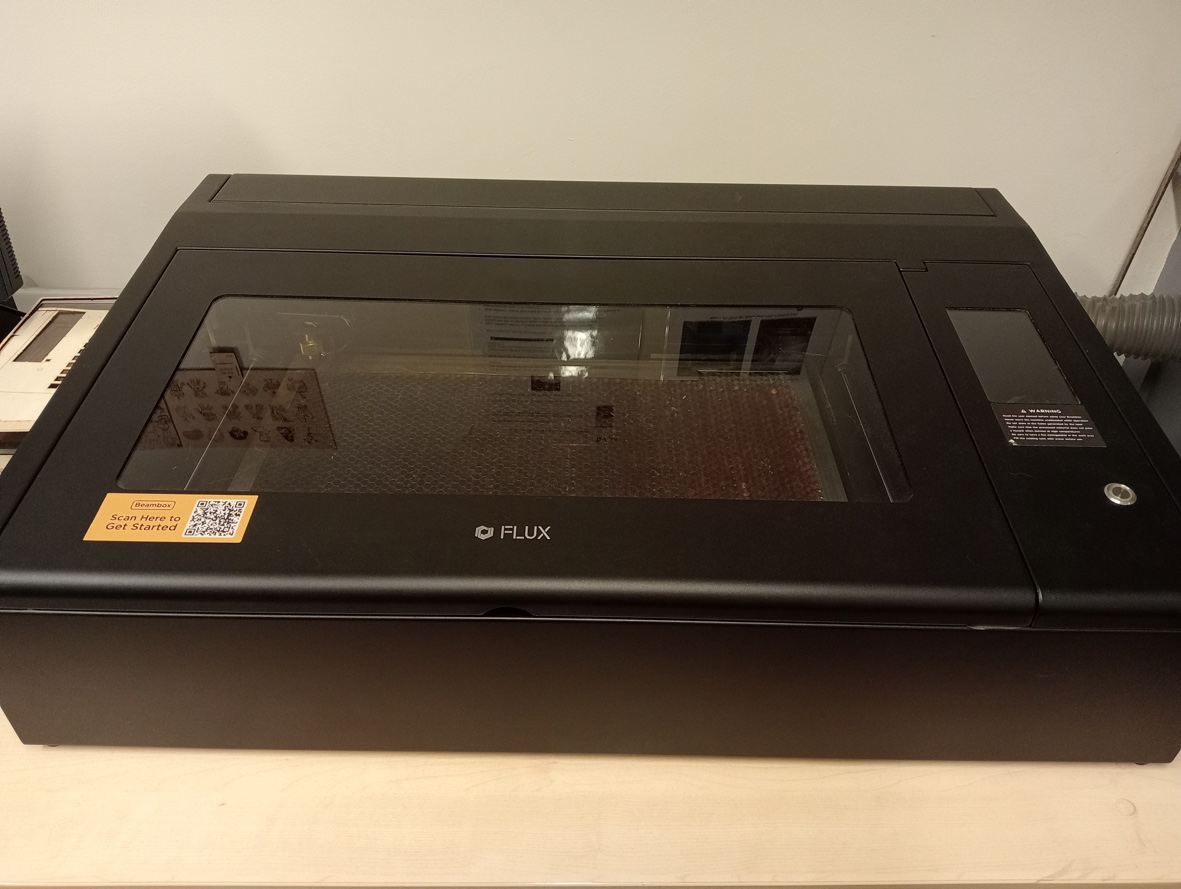

- Fichier SVG des pièces (d’abord généré via www.boxes.py, puis personnalisé) - Machine de découpe / gravure laser FLUX 60W - Aimants ou goupilles de maintien
Etape n°1 - Conception

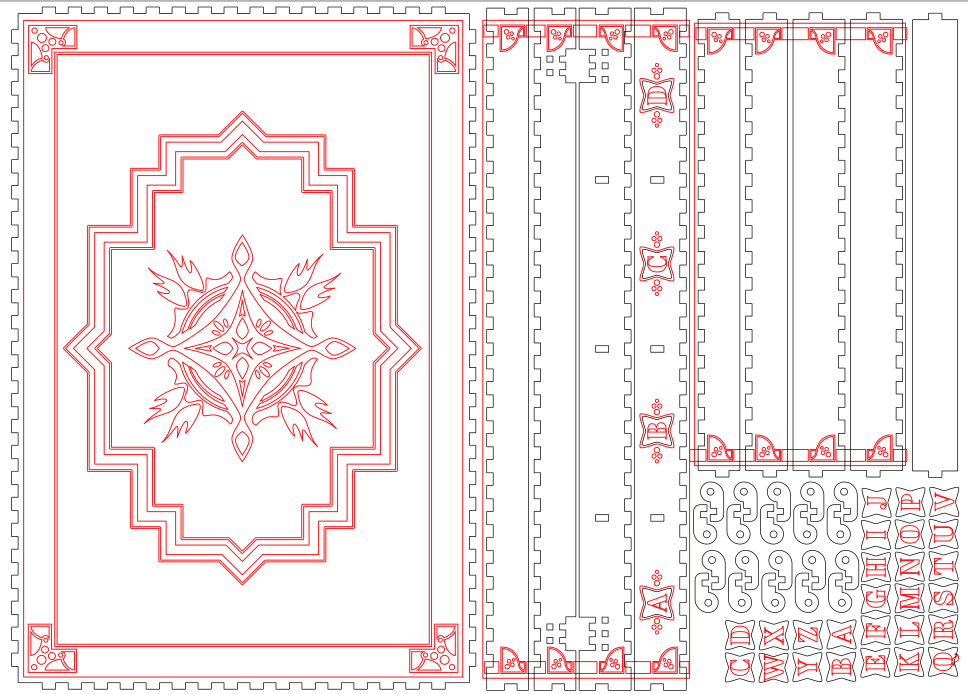

- Réaliser un croquis papier du projet (dimensions, nombre de compartiments, système d’emboîtement). - Générer les pièces au format SVG. - Ajouter les ornements pour la personnalisation (inspiration de modèles existants, comme par exemple ci-dessous).

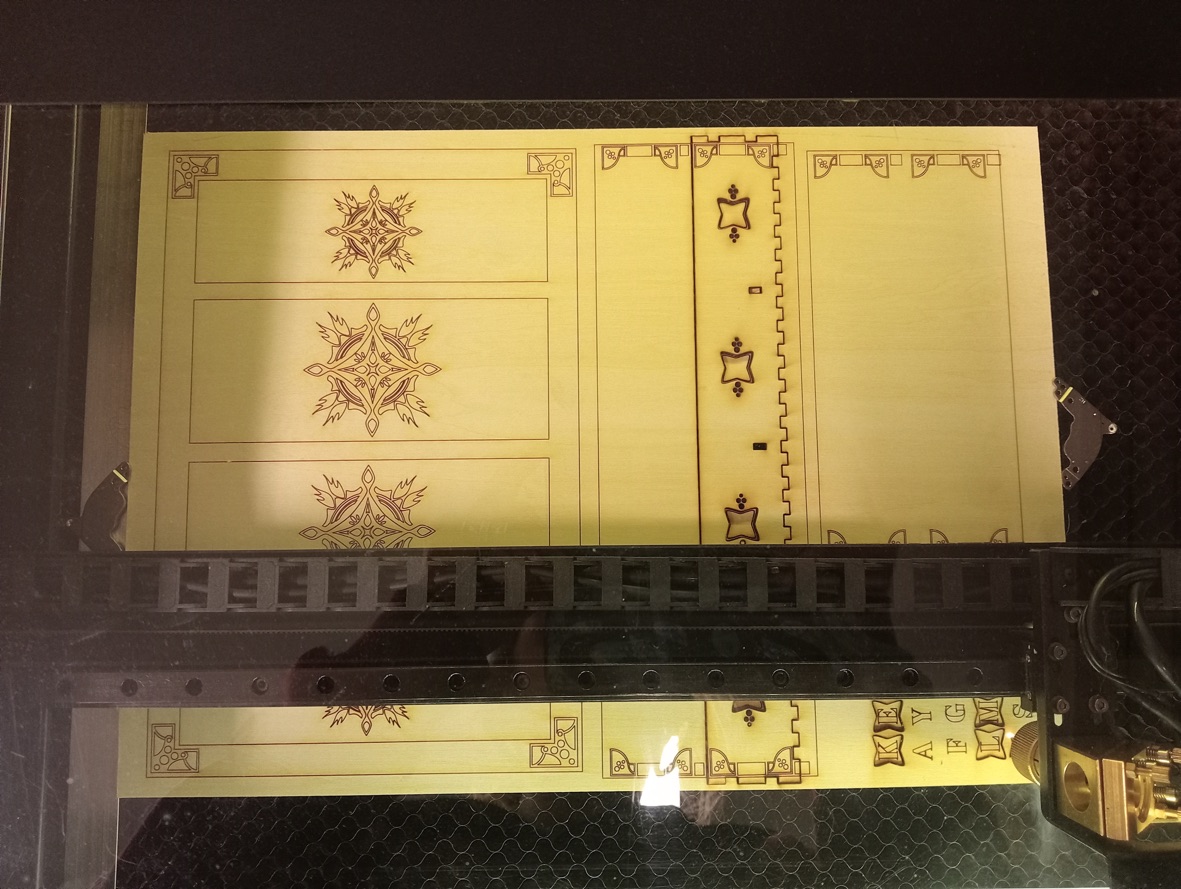

Etape n°2 - Gravure et découpe

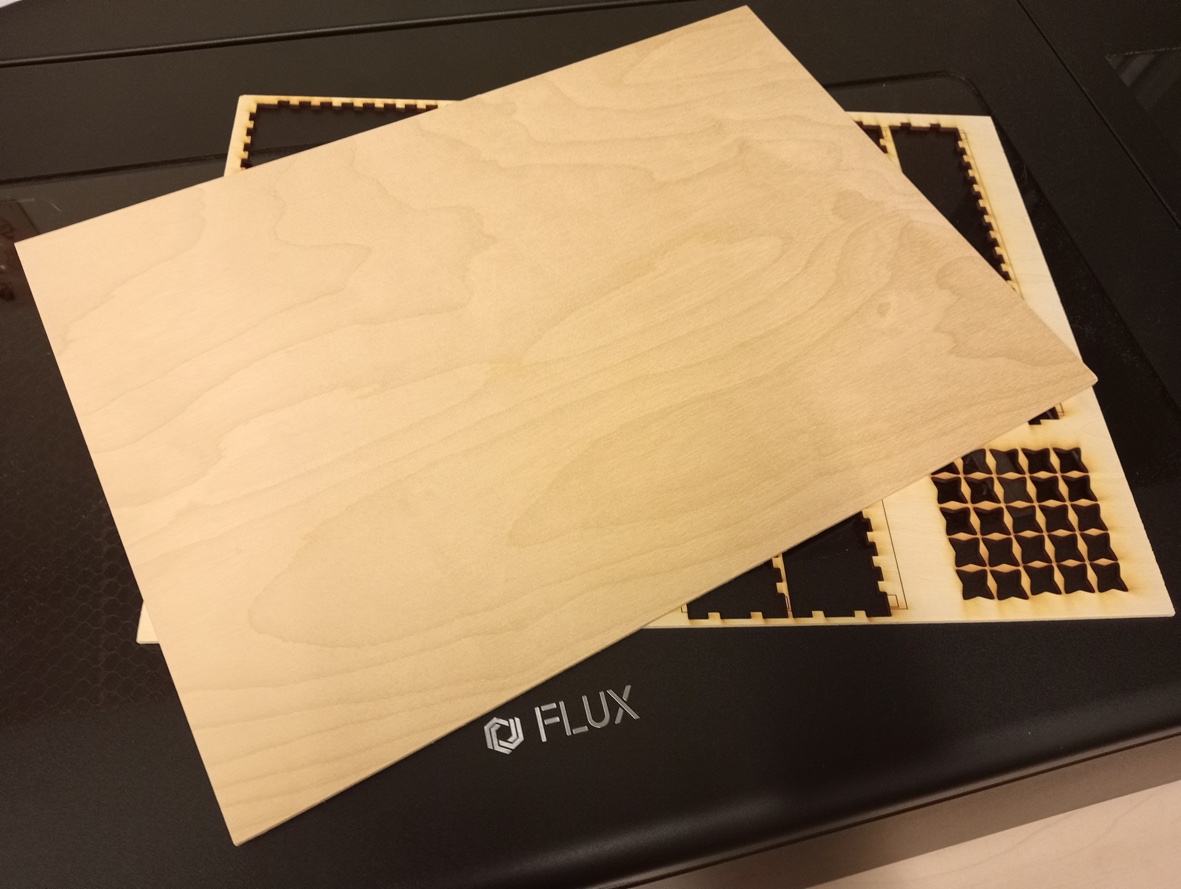

- Placer la planche de contreplaqué bien à plat sur la grille. - Stabiliser la planche à l’aide d’aimants ou de goupilles si nécessaire. - Régler la hauteur du laser. - Scanner la planche à l'aide de la fonction caméra afin de positionner de façon optimale les éléments du fichier à découper ou graver. - Lancer d’abord la gravure, puis la découpe.
Pourquoi graver avant découper ? Sous l’effet de la chaleur, certaines planches peuvent se bomber. Si la pièce est déjà découpée, elle risque de se soulever légèrement, ce qui altère l’homogénéité de la gravure.
Etape n°3 - Assemblage

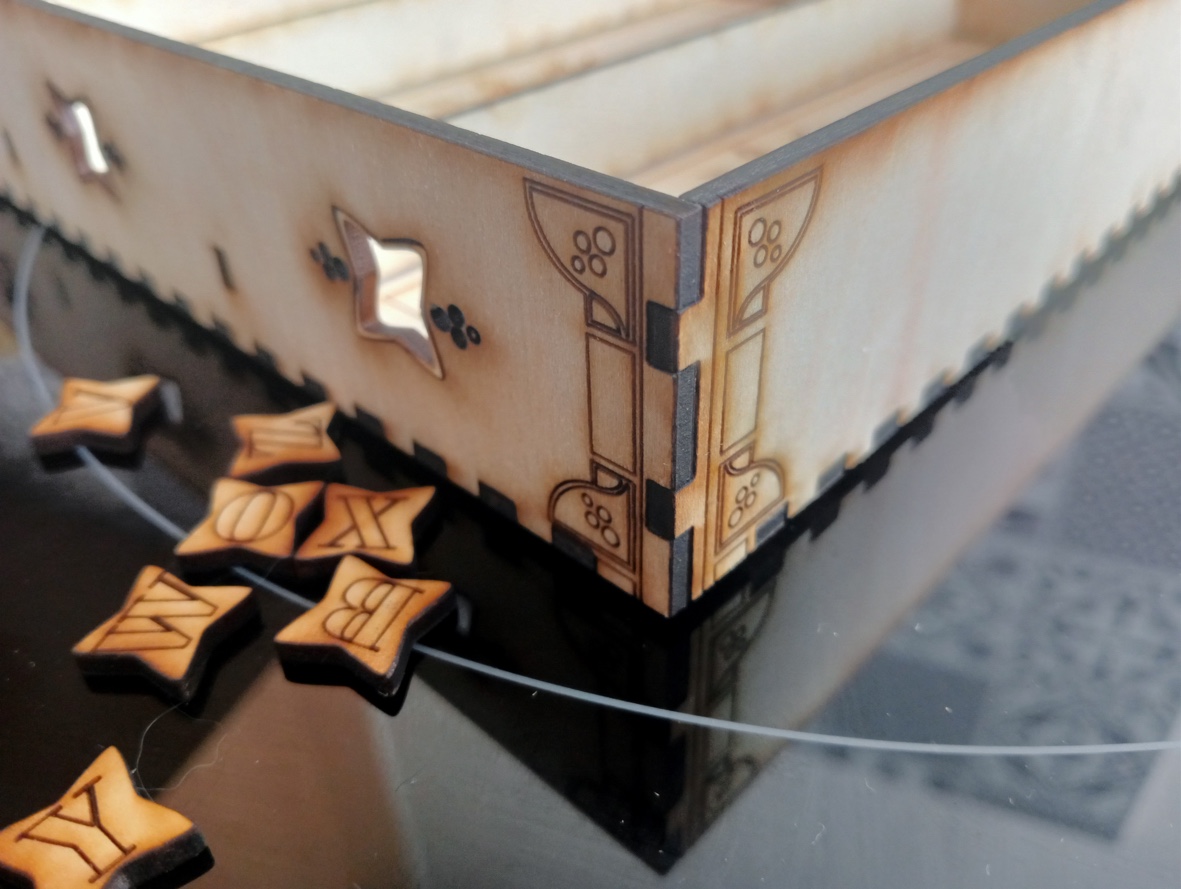

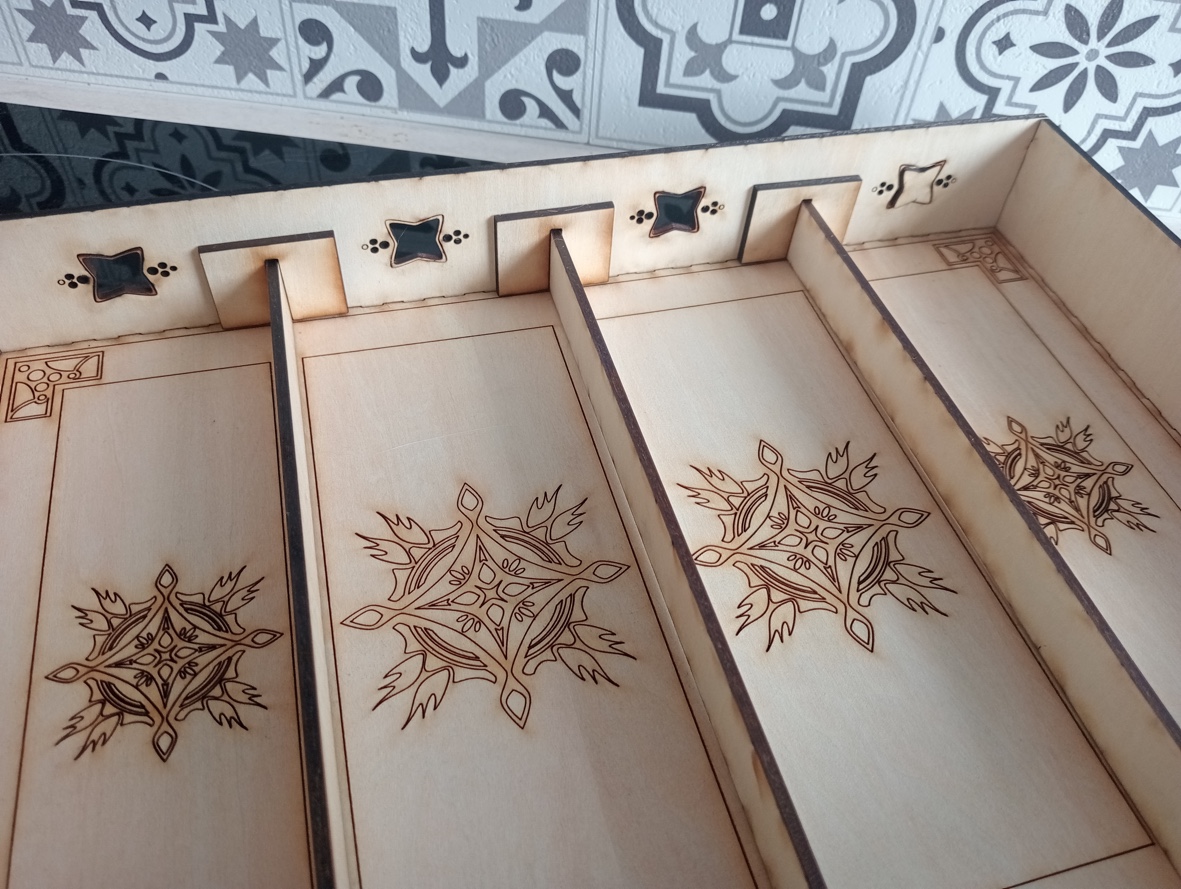

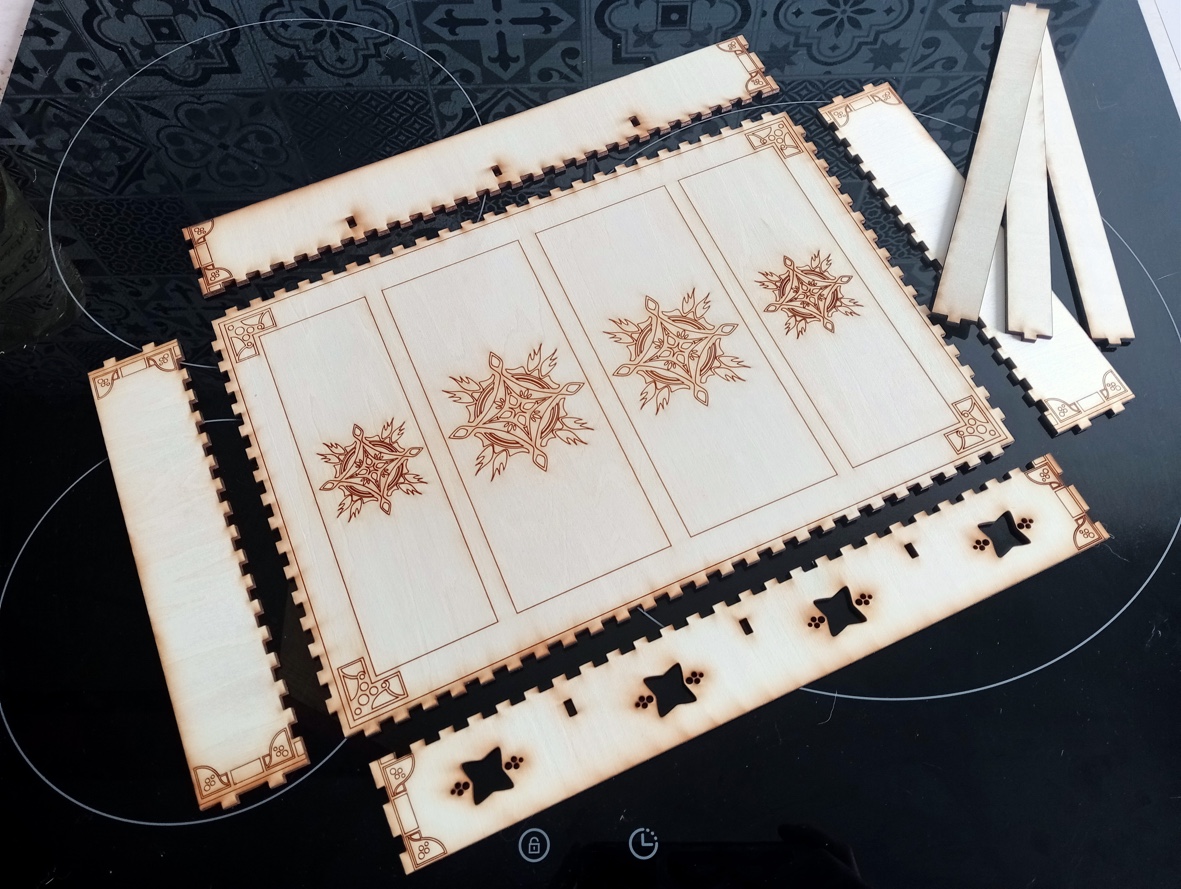

- Emboîter les mortaises et les arêtes crantées par pression (manuelle ou marteau). - Renforcer les zones fragiles en doublant le bois par endroits. - Ajouter de la colle uniquement si nécessaire sur les zones fragiles.

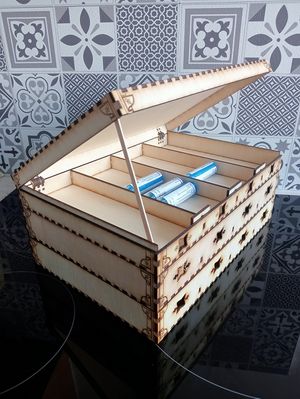

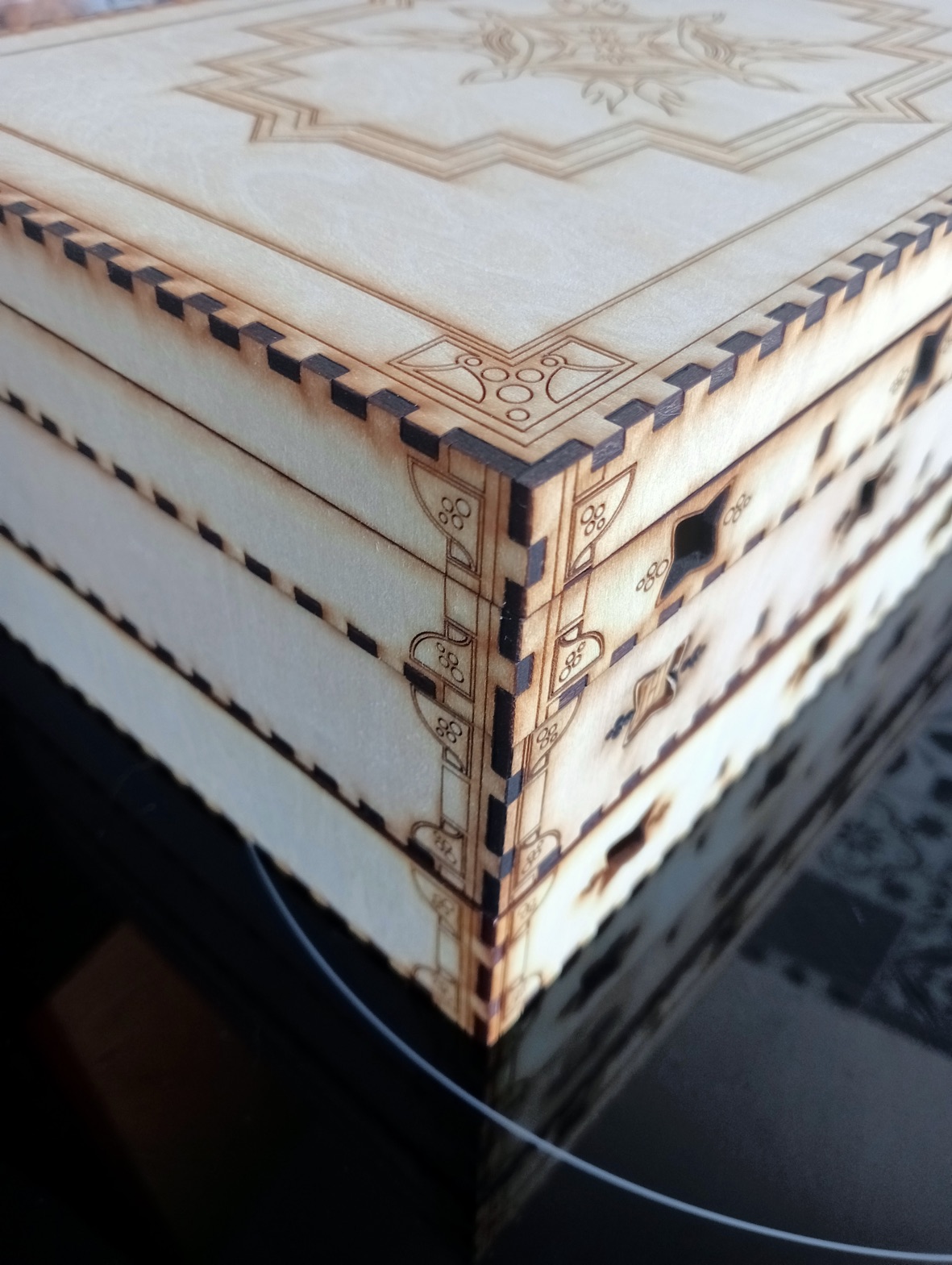

Les modules peuvent ensuite être empilés les uns sur les autres.
Etape n°4 - Amélioration possible
Ajouter un marquage alphabétique sur chaque rangée

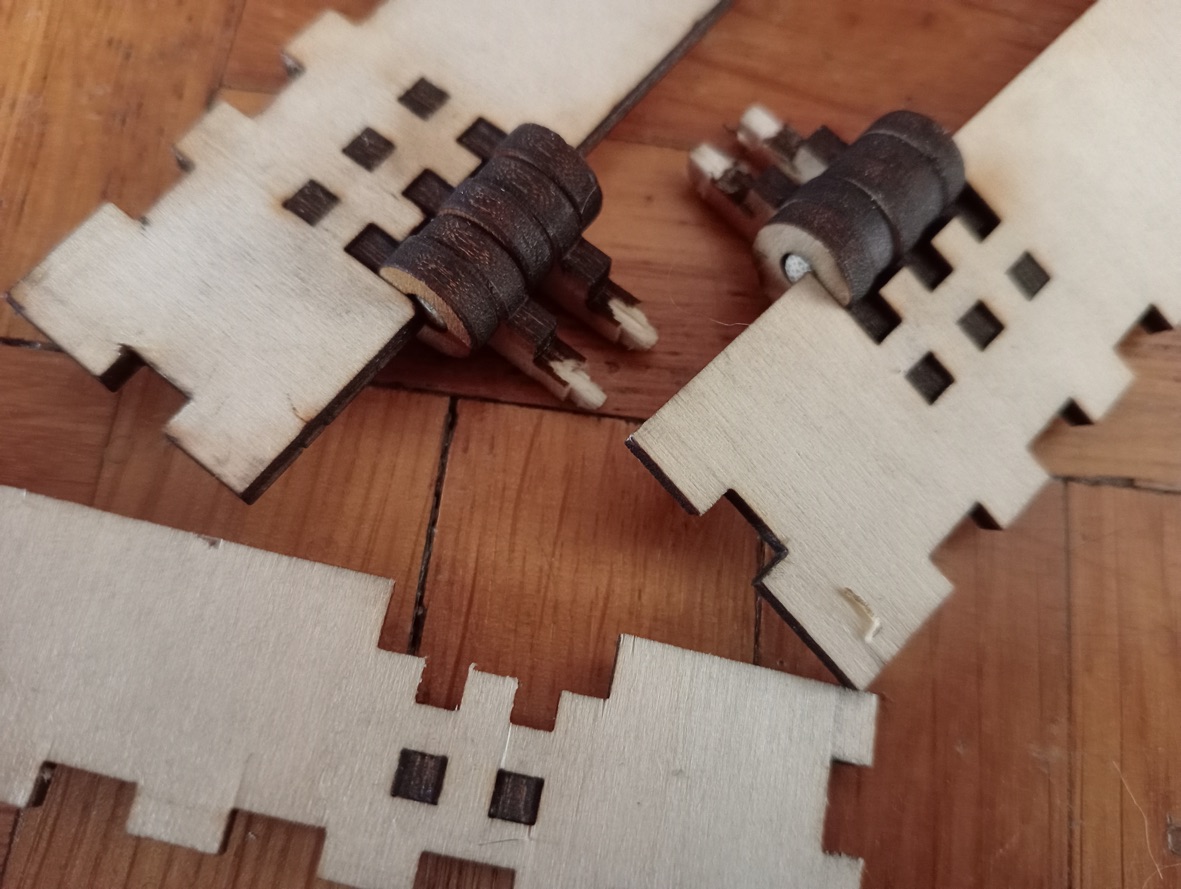

Etape n°5 - Attention à la fragilité des charnières en bois découpé
Les charnières en bois réalisées par découpe laser sont esthétiques, mais relativement fragiles. Elles conviennent principalement à des objets légers, comme les couvercles de petites boîtes. Soumises à des sollicitations répétées ou à un poids trop important, elles risquent de se fissurer ou de se casser. Pour des usages plus intensifs ou des éléments plus lourds, il est recommandé d’opter pour des charnières métalliques, plus résistantes et durables.
Etape n°6 - Gravure et découpe
- Placer la planche de contreplaqué bien à plat sur la grille. - Stabiliser la planche à l’aide d’aimants ou de goupilles si nécessaire. - Régler la hauteur du laser. - Scanner la planche à l'aide de la fonction caméra afin de positionner de façon optimale les éléments du fichier à découper ou graver. - Lancer d’abord la gravure, puis la découpe.
Pourquoi graver avant découper ? Sous l’effet de la chaleur, certaines planches peuvent se bomber. Si la pièce est déjà découpée, elle risque de se soulever légèrement, ce qui altère l’homogénéité de la gravure.
Etape n°7 - Assemblage
- Emboîter les mortaises et les arêtes crantées par pression (manuelle ou marteau). - Renforcer les zones fragiles en doublant le bois par endroits. - Ajouter de la colle uniquement si nécessaire sur les zones fragiles.
Les modules peuvent ensuite être empilés les uns sur les autres.
Etape n°8 - Amélioration possible
Ajouter un marquage alphabétique sur chaque rangée
Etape n°9 - Attention à la fragilité des charnières en bois découpé
Les charnières en bois réalisées par découpe laser sont esthétiques, mais relativement fragiles. Elles conviennent principalement à des objets légers, comme les couvercles de petites boîtes. Soumises à des sollicitations répétées ou à un poids trop important, elles risquent de se fissurer ou de se casser. Pour des usages plus intensifs ou des éléments plus lourds, il est recommandé d’opter pour des charnières métalliques, plus résistantes et durables.
