Version actuelle datée du 1 janvier 2025 à 22:23

Une Technique de avatarSylvain dans les catégories Art, Décoration, Électronique, Robotique. Dernière modification le 1/01/2025 par Sgiraud.

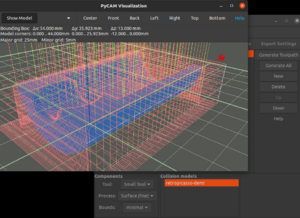

Generer un GCODE CNC avec PyCAM pycam-mai.png

Introduction

PyCAM est un code open source pour Python 3 qui permet de générer un chemin 3D pour CNC à partir d'un STL. Il est développé en Python et donc mutli-plateforme.

Liste des matériaux

Un matériau: bois, mousse rigide, plastique

Liste des outils

  • un PC
  • Ensuite une CNC, par exemple type 3018

Etape n°1 - Installation de PyCAM sur Linux

Les sources sont là, à récupérer directement sur le git: https://github.com/SebKuzminsky/pycam/tree/master?tab=readme-ov-file

Apputer sur le bouton vers "Code" puis "Download ZIP".

Les versions sur SourceForge sont obsolètes et non fonctionnelles.

La version utilisée dans ce tuto est la dernière à ce jour: v0.6.4 on Jul 28, 2019.

  • Dézipper dans un dossier
  • Installer Pyhton3
  • Installer les dépendances:

sudo apt install python3-gi python3-opengl gir1.2-gtk-3.0

  • Aller dans le dossier crée par le dézippe.
  • Lancer : scripts/pycam
  • Les 2 fenêtres s'ouvrent

Etape n°2 - Configuration suggérée

Dans Settings / Preferences:

  • Dans "Display Items" : Pour bien visualiser le "plafond", activer "Show Base Grid". Le plafond represente le point haut de la gravure, le niveau où l'outil va démarrer le travail. L'objet sera entièrement dessous.
  • Dans "Colors", choisir une couleur claire pour "Bouding Box".

Etape n°3 - Placer l'objet

  • Dans "File", Ouvrir le (ou les) STL.
  • Dans "Models", le positionner sous le grid
  • Faire "Align position"

La mêche va retirer de la matiere depuis le dessus, là ou il n'y a pas d'objet.

Elle ne fera rien dans les zones sous des devers (surplomb) car elle n'aura aucun moyen de les atteindre.

Plus loin sera indiquer les frontières de la zone de travail. Hors de cette zone, aucune matière ne sera retirée.

Etape n°4 - Configurer le travail

  • Dans "Tools", Choisir l'outil selon le besoin. Gros au départ. Fin pour la finition.
  • Dans "Process" choisir "Slice"
  • Dans "Bounds" indiquer les frontières de la zone qui sera creusée. Changer une des valeurs X,Y,Z pour placer automatiquement la zone autour de la pièce . La matière sera retirée partout dans cette zone, sauf là où se trouve l'objet. Il ne sera rien fait hors de cette zone.
  • Dans "Tasks", choisir "Quick Removal" pour le premier passage et Process "Slice (rough)".
  • Dans un second temps il faudra choisir "Finishing" pour affiner la forme avec un outil fin.
  • Dans "Collision Models", la (ou les) pièce doit être sélectionnée.

Etape n°5 - Lancer le calcul pour le chemin "Rapide"

Dans "Tasks", faire "Generate Toolpath"

Selon la puissance du PC, cela va prendre plus ou moins de temps.

Etape n°6 - Relancer pour faire le chemin "Fin"

  • Dans "Tasks", choisir "Finishing" pour affiner la forme avec un outil fin et "Surface (fine)".

Etape n°7 - Resultat Fin

Cette fois le chemin suis les surfaces et non plus les couches.

Etape n°8 - Prêt pour Candle

Candle est connecté à la CNC et envoie le gcode à la machine.

Vérifier le point de départ de la mêche qui doit être au niveau le plus haut.

Notes et références

Merci à SebKuzminsky et toute l'équipe de PyCAM.
